Photonics Research 2020年第11期 Editors’ Pick：

InGaN薄膜因其寬帶隙可調的優點，在可見光領域內擁有廣闊的應用前景，用于micro-LED全彩顯示是其中最有潛力的應用之一，未來的智能手機、手表、虛擬現實眼鏡等小尺寸顯示屏都將受益于micro-LED技術。

目前micro-LED技術正面臨兩大挑戰，首先是大家熟知的實現巨量轉移技術非常困難，另一個就是缺乏高效可靠的紅光micro-LED芯片。目前的紅光LED是由AlGaInP材料制成，在正常芯片尺寸下，其效率高達60%以上。然而，當芯片尺寸縮小到微米量級時，其效率會急劇降低到1%以下。此外，AlGaInP材料較差的力學性能給巨量轉移增加了新的困難，因為巨量轉移要求材料具有良好的機械強度，以避免在芯片抓取和放置過程中出現開裂。

InGaN材料在具有較好機械穩定性和較短空穴擴散長度的同時，又與InGaN基綠光、藍光micro-LED兼容，是紅光micro-LED的較佳選擇。然而，InGaN基紅光量子阱存在嚴重的銦偏析問題，這將導致紅光量子阱中的非輻射復合增加，從而引起效率降低。在過去20年的研究中，InGaN基紅光LED功率轉換效率不足2.5%。銦偏析問題嚴重阻礙了InGaN基紅光LED的發展。因此，如何解決銦偏析問題是獲得高效InGaN基紅光LED的關鍵。

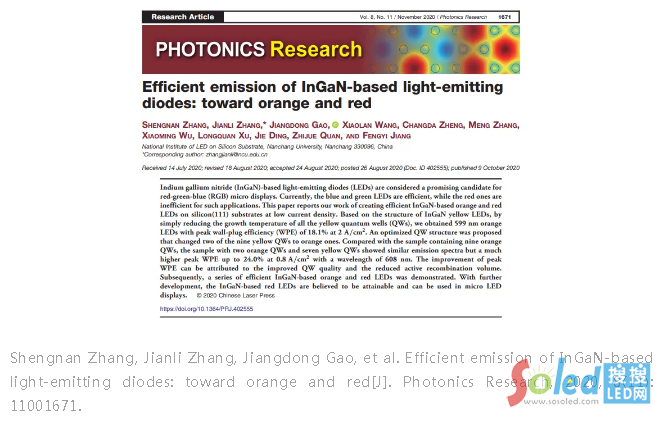

近日，南昌大學的江風益院士課題組在Photonics Research  2020年第8卷第11期上展示了他們新研制的高光效InGaN基橙-紅光LED結果。

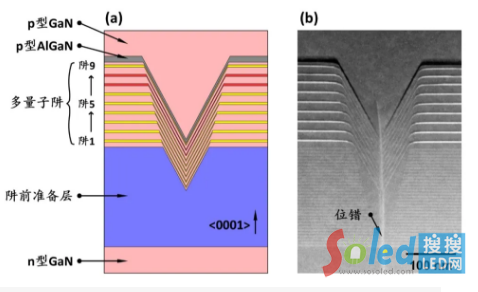

此項工作基于硅襯底氮化鎵技術，引入了銦鎵氮紅光量子阱與黃光量子阱交替生長方法，并結合V形坑技術，從而大幅緩解了紅光量子阱中高In組分偏析問題。再依據V形p-n結和量子阱帶隙工程大幅提升了紅光量子阱中的輻射復合速率。

使用該技術成功制備了一系列高效的InGaN基橙-紅光LED。當發光波長分別為594、608和621 nm時，其功率轉換效率分別為30.1% 、24.0%以及 16.8%，光效相較于以往報道的相同波段InGaN基LED結果整體提高了約十倍。

研究人員認為，該項技術在未來還有較大的進步空間，同時該團隊的實驗結果也證明了InGaN材料在制作顯示應用的紅光像素芯片上將有巨大潛力和美好前景。
