5、COB封裝

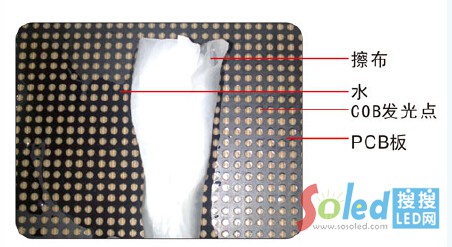

COB封裝即chip On board，就是將裸芯片用導電或非導電膠粘附在互連基板上，然后進行引線鍵合實現其電氣連接。COB是將“LED光源分立器件→MCPCB光源模組”合二為一，直接將半導體芯片交接貼裝，集成在MCPCB上做成COB光源模塊，芯片與基板的電氣連接用引線縫合方法實現，并用樹脂覆蓋以確�？煽啃裕�不但省工省時，而且可以節省器件封裝的成本。

從LED顯示屏封裝方式的發展歷程來看，每一次轉變，都是一種技術上的革新，也是LED企業在追尋創新，追求更佳顯示效果的一種體現。從直插來說，這是最早的，也是應用最為廣泛的封裝形式，后來出現的點陣式封裝，原材料成本最低，加工方式最為簡單，但是同時劣勢也比較明顯，顏色的一致性比較差，馬賽克現象比較嚴重。在當時的條件下，點陣式是比較普及的一種方式。

一些企業通過對直插工藝的改進，將RGB三個芯片封到一個直插燈內，研發出了戶外三合一直插產品。使用這種封裝方式，直插LED顯示屏在不改變生產工藝的情況下就可以做到更小的密度，而且在價格上極具競爭力。

在表貼封裝出現的時候，由于成本因素的制約，還沒有得到大規模的普及應用，在這個基礎上，出現了亞表貼的封裝方式。亞表貼實際上是對當時單燈方案的一種改進，其性能與表貼產品在顯示效果，以及視角、亮度方面有一點差距，但是基本相差不大，并且優勢比較明顯，成本較低，顯示效果比較好。

亞表貼的方案是表貼成本下降之前的一個過渡階段，這也是行業內人士在不斷探索的過程中取得的長足的進步，在當時的時代背景下，有一定的現實意義。但是表貼產品讓LED顯示屏的顯示效果得到了更好的提升。

表貼產品最開始的時候由于其各方面的優越性能，視角、配光、自動化生產等方面，在室內全彩顯示應用中占有一席之地。另外表貼產品在技術的不斷進步當中，在色度和防護等級方面有了長足的進步，表貼在戶外的應用也越來越廣泛，現在戶外表貼也已經成為了企業競相發力的潛力市場。

COB封裝在照明上的應用現在最為普及，COB封裝可將多顆芯片直接封裝在金屬基印刷電路板上，通過基板直接散熱，不僅能減少支架的制造工藝及其成本，還具有減少熱阻的散熱優勢。從成本和應用角度來看，COB封裝成為未來燈具化設計的主流方向。正是看到COB封裝的諸多優勢，LED顯示屏企業將目光投向了COB封裝，將COB封裝引用到LED顯示屏上，在多年的研究以及實驗過程中，取得了不錯的成績。
